21CJ103-1玻璃纖維增強聚酯（FRP）板材應用構造（-）是一本依據FRP采光板在建筑工程上的應用編制的國標圖集，包括采光帶，消防排煙天窗、通風天窗（氣樓）及防腐板等四類產品，今天麥克威小編詳細介紹消防排煙天窗中的側開式圓拱型電動采光排煙天窗。

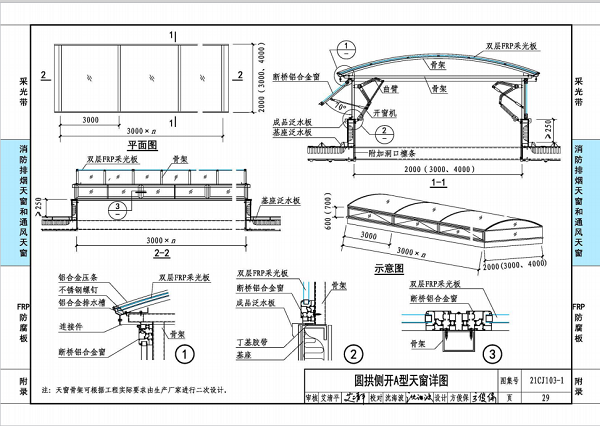

  在21CJ103-1玻璃纖維增強聚酯（FRP）板材應用構造（-）圖集中，側開式圓拱型電動采光排煙天窗有兩種窗型，即圓拱側開A型天窗和圓拱側開B型天窗，兩者的主要區別在于可開啟的窗扇是單層還是多層，單層即為A型，多層即為B型。

  該圖集中的側開型電動采光排煙天窗的窗扇及圓弧頂均采用雙層FRP采光板制作，天窗具有優異的采光性能，能為建筑室內帶來大面積自然采光。其窗框采用斷橋鋁合金型材制作，一體化防水底盤即成品防水板采用鍍鋁鋅鋼板制作，雙面鍍鋁鋅量≥165g/㎡。該型廠房電動排煙天窗窗扇開啟角度≥70°，有效通風排煙面積為窗洞面積，有效通風排煙面積大。其窗扇側立面設置，同時為上懸窗，因而窗扇啟閉不易受雪荷載影響，加之其弧形骨架及板材強度大，可承受較大的風荷載和雪荷載，可應用于北方寒冷地區。

  該型圓拱形通風天窗的水槽采用鋁合金制作，輕便且防腐耐候使用壽命長。

  綜上所述，國標圖集21CJ103-1玻璃纖維增強聚酯（FRP）板材應用構造（-）中側開式圓拱型電動采光排煙天窗有兩種窗型，其窗扇可根據需要隨時開啟通風。其采光性能優異，有效通風排煙面積大，可應用于風荷載、雪荷載較大的地區。
