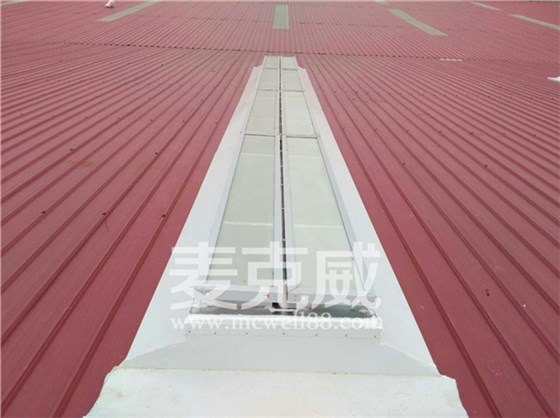

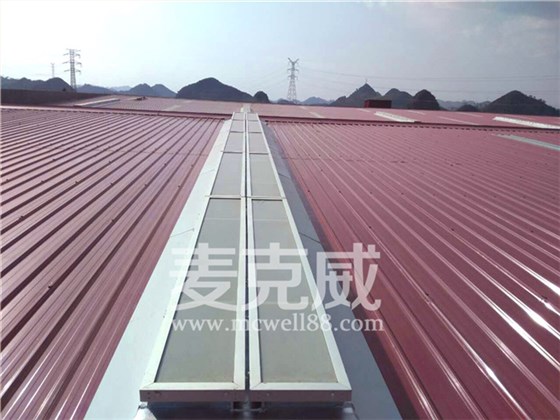

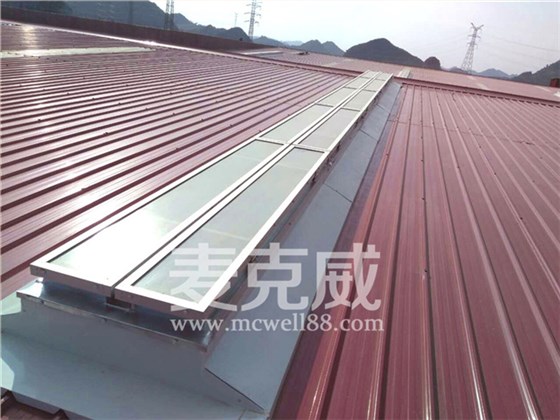

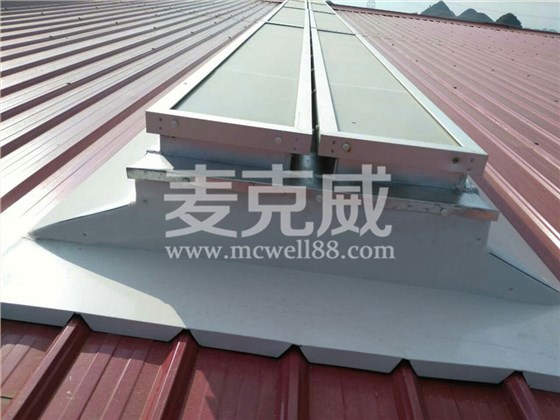

一字型通風排煙天窗全稱為一字型電動采光排煙天窗，一字型通風排煙天窗可以細分為三大類型：組合式一字型電動采光排煙天窗、連體式一字型通風排煙天窗、單體式一字型通風排煙天窗，下面為大家簡單介紹下一字型通風排煙天窗原理、構成特點和不同鋼結構廠房的通風換氣能力。

一字型通風排煙天窗工作原理：利用室內外溫差所造成的熱壓及風壓來實現豎向通風換氣。

一、一字型通風排煙天窗的構成：

1、排煙天窗由主骨架、次骨架組合而成，方便運輸及安裝

2、通風排煙天窗的主骨架、次骨架均在工廠內焊接而成，牢固性、穩定性更好

3、主骨架與天窗洞口處之槽鋼（或其他型鋼）連接而成。

4、次骨架側面防雨板由彩鋼壓型而成，泛水包邊用彩鋼折彎而成，使用年限長，整體感佳，抗風效果更強。

5、次骨架側面設導流板，杜絕空寂亂流現象，排氣效果更佳。

6、天窗增設內置天溝，雨水以落水管順接至屋面，杜絕濺雨現象。

二、一字型通風排煙天窗的通風換氣能力：

1、3℃＜溫差≤5℃，無熱氣產生的廠房或生產車間，換氣次數參考6-10次/h。

2、5℃＜溫差≤10℃，少許熱氣或少許煙氣產生的鋼結構廠房，換氣次數參考10-20次/h。

3、10℃＜溫差≤15℃，中度熱氣或輕微熱氣產生的加工型車間，換氣次數參考20-30次/h。

4、溫差≥15℃，高熱氣或高濃度產生的冶金廠房，換氣次數參考30-35次/h。

一字型通風排煙天窗來源于兩本國標圖集：11CJ33《通風采光天窗》、09J21-2《電動采光排煙天窗》，其中11CJ33通風采光天窗里介紹的更為詳細，有需要的可以免費圖集下載，更多四川麥克威通風設備有限公司的咨詢請撥打麥克威全國客服熱線：028-82630900、400-100-8623.
