其大體分為電動采光排煙天窗、薄形通風天窗和弧線型通風天窗三類，今天將從中選取較具有代表性的幾款屋面通風天窗為大家作結構布置的詳盡分析：

一、電動采光排煙天窗

三角型電動排煙天窗:從剖面圖看，窗扇之間預留一定的中部排水通道，窗扇型材使用鋁合金型材，窗扇板材選用采光型或非采光型材料，窗扇與窗體之間的連接使用鋁合金合頁。

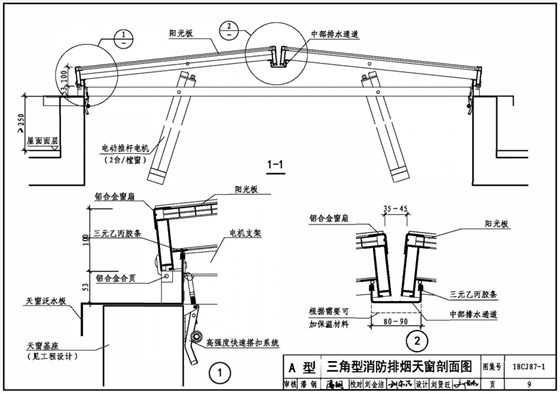

三角形天窗結構示意圖

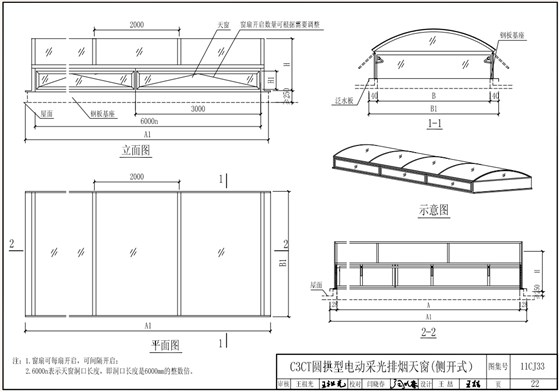

圓拱型采光排煙天窗結構示意圖

一字型排煙天窗結構示意圖

二、薄形通風天窗

MCW1型薄形通風天窗：整體結構較為簡單，方便運輸和現場組裝，主要由骨架、防雨板、排水槽、外護板和泛水板構成，啟閉式薄形通風天窗需選配電動閥板。

MCW1型薄形通風天窗結構示意圖

三、弧線型通風天窗

MCW5型通風天窗：外觀上呈優美圓弧形狀，其體積較大，通風排煙量大，防雨板和導流板采用隱藏式固定，可避免直接在上面鉆孔造成的漏水隱患。

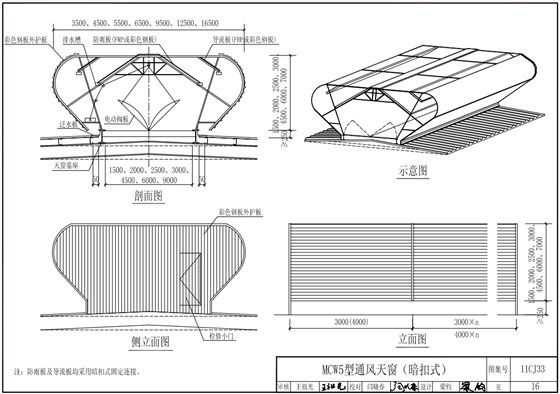

MCW5型通風天窗結構示意圖

MCW4型通風天窗結構示意圖

不同的屋面通風天窗，其內部結構千差萬別，設計時需特別注意！本文所有結構示意圖，均來自于現行使用的國標天窗圖集，更多詳細結構參數可在本網站下載圖集瀏覽！
