09j621-2是設計廠房電動排煙天窗常用的參考國標圖集，包括三角型、一字型、圓拱型、避風型、側開型等五種窗型。其中三角型按構成形式不同又分為單體式和連體式兩種形式，今天主要說說09j621-2:電動采光排煙天窗圖集中的三角型連體式電動天窗。

由若干個單體式三角型排煙天窗組合而成的連體式三角型電動排煙天窗，適用于以自然采光和消防排煙需求為主，日常通風換氣需求為輔的建筑。在國標圖集09j621-2:電動采光排煙天窗中，其具有較佳的自潔性，能有效防積灰、防積雪、防積水。

當窗扇完全開啟時，排煙量達到極值，此時連體式三角形電動采光排煙天窗的窗扇開啟角度為60°，能快速排煙排熱，保障生產安全及生產效率。

設計上開式三角型連體電動天窗時，應在建筑屋頂平面圖上畫出天窗的位置，并設計組合示意圖，在標注天窗編號時，可在代號后加n。n為單體式天窗洞口長度1500mm或2000mm的倍數(shù)，天窗長度按實際洞口長度進行標注。

該屋面采光排煙天窗的窗扇采光材料可選用夾層玻璃、中空安全玻璃、聚碳酸酯采光板（陽光板）或玻璃纖維聚酯采光板（FRP采光板）等等。因而天窗具有較好的采光性能，能有效改善室內的自然采光效果，減少對電力照明的依賴，節(jié)能減排。

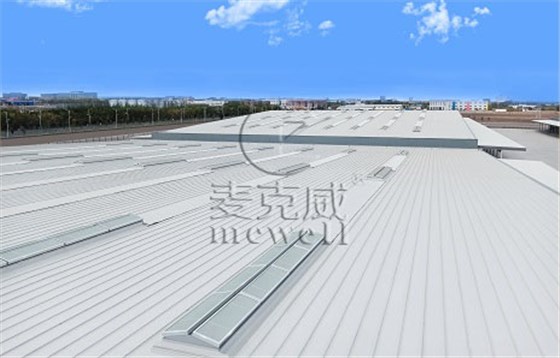

09j621-2:電動采光排煙天窗中連體式三角形電動采光排煙天窗有效排煙面積大，采光性能優(yōu)，由多個單體式三角形天窗組合而成。
