11cj33通風采光天窗圖集作為國家建筑標準設計圖集，自2012年4月1日起實行，為工業與民用建筑屋面通風、采光設計提供權威參考依據。其中，MCW系列通風天窗作為圖集核心內容，涵蓋7種不同結構形式，適配多種建筑需求，是冶金、航空、造船、機械等行業及大型公共建筑的優選方案。

11cj33通風采光天窗圖集MCW系列通風天窗按結構差異分為七大類型：MCW1型為并列風道式，分橫向（MCW1H）與縱向（MCW1Z）布置，采用鋼板焊接骨架與三層防雨板，有效通風及采光面積大，防飄雨性能突出，且自重輕、抗風性好；MCW2型為間隔風道式，同樣支持橫縱布置，以高度低、骨架模具化生產為優勢，安裝便捷度高。

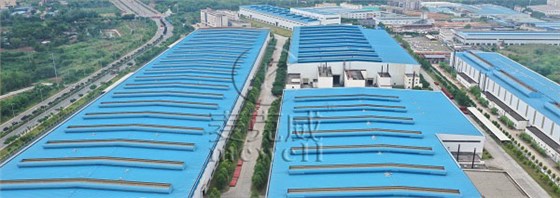

MCW4型（壓桿式）與MCW5型（暗扣式）均通過特殊固定方式規避漏水隱患——前者以壓桿固定防雨板，后者隱藏自攻釘，防水性能顯著，且MCW5型支持橫縱雙向布置；MCW6型（整體骨架式）與MCW7型（箱形骨架式）均為橫向布置，適用于通風需求較低場景，前者采用熱鍍鋅鋼板整體液壓成型，后者以箱形主骨架強化機械強度，二者均具備良好防腐性與標準化生產特性。

在選用與安裝方面，圖集明確MCW系列屋頂通風天窗適用于鋼結構、現澆鋼筋混凝土及網架屋面，抗風壓強度≤1.0kPa、雪荷載≤0.4kN/㎡，且適配抗震設防烈度≤7度地區，超出限值需與廠家協商定制。基座作為天窗與屋面的關鍵連接構件，需依據天窗型號、建筑結構特點計算設計，圖集第26-29頁提供了MCW1-5型天窗基座安裝圖供參考，同時明確外護板、防雨板等構件的厚度要求，如彩鋼板厚度不小于0.5mm，F(xiàn)RP采光板厚度不小于1.5mm。
